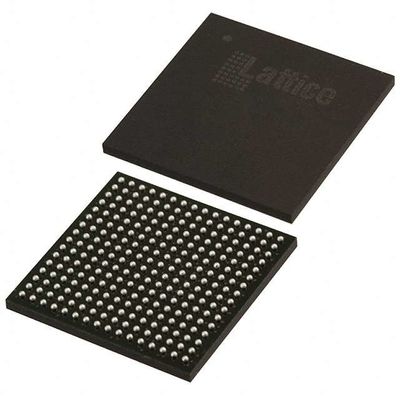

LCMXO2-4000HC-4FTG256C フィールドプログラム可能なゲート配列 FPGA IC 206 94208 4320 256-LBGA
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| FPGA (フィールドプログラム可能なゲートアレイ) | |
| Mfr | ラティス・セミコンダクター・コーポレーション |
| シリーズ | マクXO2 |
| パッケージ | トレー |
| LAB/CLBの数 | 540 |
| 論理要素/セルの数 | 4320 |
| RAM ビットの総数 | 94208 |
| I/O の数 | 206 |
| 電圧 - 供給 | 2.375V~3.465V |
| マウントタイプ | 表面マウント |
| 動作温度 | 0°C ~ 85°C (TJ) |
| パッケージ/ケース | 256-LBGA |
| 供給者のデバイスパッケージ | 256-FTBGA (17x17) |
| 基本製品番号 | LCMXO2-4000 |
特徴LCMXO2-4000HC-4FTG256C
• I/O は,ホットソケットをサポートする
• チップ上の差点終了
• プログラム可能な引き上げまたは引き下げモード
• 柔軟 な チップ 上 の 時計
• 基本 の 時計 の 8 つ
• 高速I/Oインターフェース (上側と下側のみ) の最大2つの端時計
• 1 台あたり最大 2 つのアナログ PLL が N 周波数合成
広範囲の入力周波数 (7MHz~400MHz)
• 揮発性 が ない,無限 に 再構成 できる
• 瞬時に 発電する
• 単一チップ で 安全 な ソリューション
• JTAG,SPI,I2C を使ってプログラム可能
• 非揮発性メモリのバックグラウンドプログラミングをサポート
• 外部 SPI メモリを備えたオプションのダブルブート
• トランスFRTM 再構成
• システムが動作している間,フィールド内の論理更新
• システムレベルでのサポート強化
• チップ内硬化機能:SPI,I2C,タイマー/カウンター
• 5.5% の 精度 を 持つ オン チップ オシレーター
• システム追跡のためのユニークなTraceID
• 一回プログラム可能 (OTP) モード
• 拡張範囲の単一電源
• IEEE 標準 1149.1 の境界スキャン
• IEEE 1532 に準拠するシステム内プログラミング
• 幅広いパッケージオプション
TQFP,WLCSP,ucBGA,csBGA,caBGA,ftBGA,fpBGA,QFN パッケージオプション
• 小規模なパッケージオプション
微小で2.5mm×2.5mmくらい
• 密度移行を支援する
• ハロゲン のない 高度 な 梱包
詳細についてLCMXO2-4000HC-4FTG256C
Latticeは,MachXO2ファミリーのデバイスを使用して複雑なデザインを効率的に実装することを可能にするさまざまな設計ツールを提供しています.
人気な論理合成ツールでは,MachXO2の合成ライブラリをサポートしています.
設計図をMachXO2装置に配置し路線するユーザが指定した好みや制約とともに出力します.
環境と輸出分類LCMXO2-4000HC-4FTG256C
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
