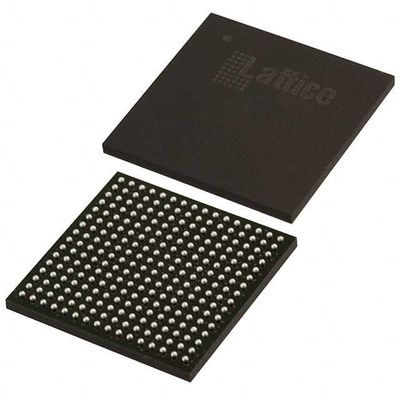

LCMXO2-2000HC-4FTG256I マッチXO2 FPGAICチップ 206 75776 2112 256-LBGA
タイプ | 記述 |
カテゴリー | 集積回路 (IC) |
埋め込み | |
FPGA (フィールドプログラム可能なゲートアレイ) | |
Mfr | ラティス・セミコンダクター・コーポレーション |
シリーズ | マクXO2 |
パッケージ | トレー |
LAB/CLBの数 | 264 |
論理要素/セルの数 | 2112 |
RAM ビットの総数 | 75776 |
I/O の数 | 206 |
電圧 - 供給 | 2.375V~3.465V |
マウントタイプ | 表面マウント |
動作温度 | -40°C~100°C (TJ) |
パッケージ/ケース | 256-LBGA |
供給者のデバイスパッケージ | 256-FTBGA (17x17) |
基本製品番号 | LCMXO2-2000 |
特徴LCMXO2-2000HC-4FTG256I
• 高性能で柔軟な I/O バッファー
• プログラム可能なsysIOTMバッファは,幅広いインターフェースをサポートします.
LVCMOS 3.3/2.5/1.8/1.5/1.2
¥ LVTTL
│ │ │
LVDS,バスLVDS,MLVDS,RSDS,LVPECL
SSTL 25/18
HSTL 18
シュミットトリガー入力,最大0.5Vヒステレス
• I/O は,ホットソケットをサポートする
• チップ上の差点終了
• プログラム可能な引き上げまたは引き下げモード
• 柔軟 な チップ 上 の 時計
• 基本 の 時計 の 8 つ
• 高速I/Oインターフェース (上側と下側のみ) の最大2つの端時計
• 1 台あたり最大 2 つのアナログ PLL が N 周波数合成
広範囲の入力周波数 (7MHz~400MHz)
• 揮発性 が ない,無限 に 再構成 できる
• 瞬時に 発電する
• 単一チップ で 安全 な ソリューション
• JTAG,SPI,I2C を使ってプログラム可能
• 非揮発性メモリのバックグラウンドプログラミングをサポート
• 外部 SPI メモリを備えたオプションのダブルブート
• トランスFRTM 再構成
• システムが動作している間,フィールド内の論理更新
• システムレベルでのサポート強化
• チップ内硬化機能:SPI,I2C,タイマー/カウンター
• 5.5% の 精度 を 持つ オン チップ オシレーター
• システム追跡のためのユニークなTraceID
• 一回プログラム可能 (OTP) モード
• 拡張範囲の単一電源
• IEEE 標準 1149.1 の境界スキャン
• IEEE 1532 に準拠するシステム内プログラミング
• 幅広いパッケージオプション
TQFP,WLCSP,ucBGA,csBGA,caBGA,ftBGA,fpBGA,QFN パッケージオプション
• 小規模なパッケージオプション
微小で2.5mm×2.5mmくらい
• 密度移行を支援する
• ハロゲン のない 高度 な 梱包
詳細についてLCMXO2-2000HC-4FTG256I
マッチXO2PLDは,宇宙から,宇宙まで,
密度移行をサポートするMachXO2デバイス
テーブル 1-1 は,他の鍵と一緒のLUT密度,パッケージ,I/Oオプションを示しています.
パラメーター
環境と輸出分類LCMXO2-2000HC-4FTG256I
ATRIBUTE について | 記述 |
RoHS 状態 | ROHS3 に準拠 |
湿度感度レベル (MSL) | 3 (168 時間) |
REACH ステータス | REACH 影響を受けない |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
