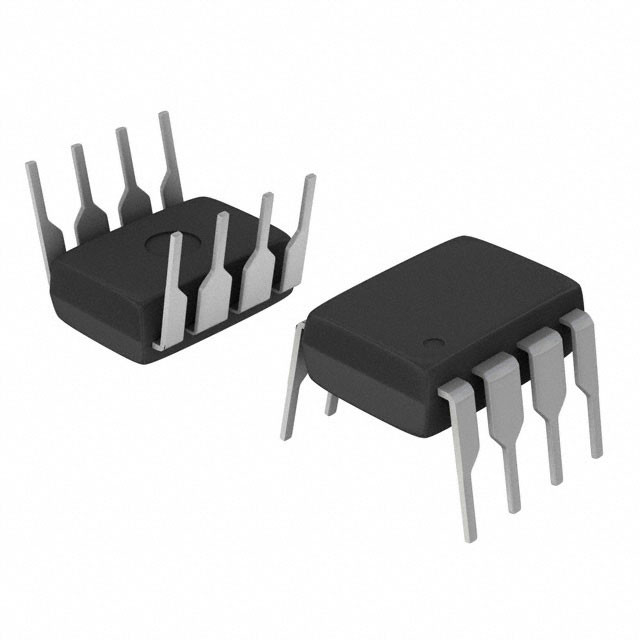

HCPL-2611-020E ロジック出力オプチオイソレーター 10MBd ショットキークランプ 5000Vrms 15kV/μs
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| オプティオイソレーター | |
| ロジック出力オプチオイソレーター | |
| 製造者 | ブロードコム |
| シリーズ | - |
| パッケージ | トューブ |
| 部品のステータス | アクティブ |
| チャンネル数 | 1 |
| 入力 - ページ1/ページ2 | 1/0 |
| 電圧 - 隔離 | 5000Vrms |
| 一般モード 臨時免疫力 (分) | 15kV/μs |
| 入力タイプ | DC |
| 出力型 | オープン・コレクター,ショットキー・クリップド |
| 電流 - 出力/チャネル | 50mA |
| データレート | 10MBd |
| 増殖遅延 tpLH / tpHL (最大) | 100nm,100nm |
| 昇降時間 (種類) | 24n, 10n |
| 電圧 - 前向き (Vf) (タイプ) | 1.5V |
| 電流 - 直流向 (If) (最大) | 20mA |
| 電圧 - 供給 | 4.5V~5.5V |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 穴を抜ける |
| パッケージ/ケース | 8DIP (0.300",7.62mm) |
| 供給者のデバイスパッケージ | 8-DIP |
| 基本製品番号 | HCPL-2611 |
特徴HCPL-2611-020E
* 15 kV/μs 最低の共通モード拒絶 (CMR)
VCM= HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661 のために 1 kV
* 高速:通常10MBd
* LSTTL/TTL対応
* 低入力電流能力: 5 mA
* 産業用温度におけるACとDCの性能保証: 40°Cから +85°C
* 8-Pin DIP,SOIC-8,ワイドボディパッケージで提供されています
* ストロバブル出力 (単チャンネル製品のみ)
* 安全 承認
1分間の 3750 Vrms と
UL1577 CSA 承認された1分間に5000Vrms
(HCNW137/26X1のHCNW137/26X1のRATは1000Vrms/1分)
オプション020 [6N137,HCPL-2601/11/30/31,
HCPL-4661] 製品のみ)
IEC/EN/DIN EN 60747-5-5で承認された:
VIORM = 567 V06xx オプション 060 のピーク
6N137/26xx オプション 060 のための 630 Vピーク
HCNW137/26x1 のための VIORM = 1414 Vピーク
* MIL-PRF-38534 封閉式版が提供されています
* (HCPL-56xx/66xx)
適用するHCPL-2611-020E
* 隔離線受信機
* パソコン・周辺機器のインターフェース
* マイクロプロセッサシステムインターフェース
* A/D,D/A 変換のためのデジタル隔離
*電源を切り替える
* 装置の入力/出力隔離
* 地回路の排除
* パルストランスフォーマー交換
* モータードライブにおける電源トランジスタ隔離
* 高速論理システムの隔離
環境と輸出分類HCPL-2611-020E
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
