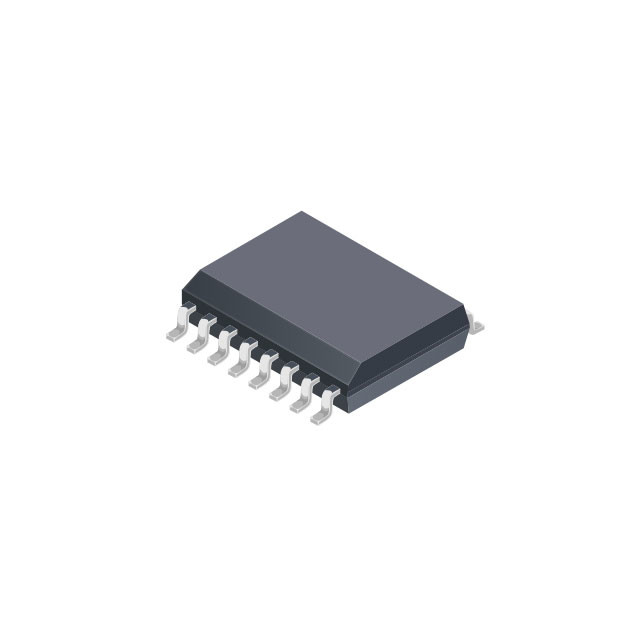

ACS733KLATR-40AB-T 電流センサー 40A 1チャネルホール効果差分 両方向
| タイプ | 記述 |
| カテゴリー | センサー,トランスデューサー |
| 電流センサー | |
| Mfr | アレグロ マイクロシステムズ |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 測定用 | AC/DC |
| センサータイプ | ハール効果,差分 |
| 電流 - 感知 | 40A |
| チャンネル数 | 1 |
| 生産量 | Ratiometric,電圧 |
| 敏感性 | 33mV/A |
| 頻度 | 1MHz |
| 線形性 | ±0.5% |
| 精度 | ±1.7% |
| 電圧 - 供給 | 3.14V ~ 3.46V |
| 応答時間 | 200nm |
| 電流 - 供給量 (最大) | 35mA |
| 動作温度 | -40°C ~ 125°C |
| グレード | 自動車 |
| 資格 | AEC-Q100 |
| 極化 | 双方向 |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-SOIC (0.295", 7.50mm 幅) |
| 供給者のデバイスパッケージ | 16-SOIC |
| 基本製品番号 | ACS733 |
ACS733KLATR-40AB-Tの特徴
•AEC-Q100自動車資格
• 高帯域幅 1 MHz アナログ出力
• Hall 差分感知器は,普通モードのフィールドを拒絶する
• 高電圧用には高電圧隔離が可能です.
• 統合されたシールドは,電流導体からダイへの電容性結合を実質的に排除し,高DV/DTトランジエントによる出力ノイズを大幅に抑制します
• 独自のアンプとフィルター設計により,帯域幅が大幅に改善された業界をリードする騒音性能
• UL60950-1 (第2版) 認証
□ ダイレクトリック強度 電圧 = 3.6 kVRMS
□ 基本隔離 作業電圧 = 616 VRMS
• 速くて外から設定可能な過電障害検出
• 1 mΩ の原導体抵抗により,低電源損失と高突入電流に対応できる
● 3.3Vと5Vの単一電源操作のオプション
●出力電圧は交流電流と直流電流に比例する
• 工場製の感度調整と静止出力電圧により精度が向上する
• ほぼゼロの磁気ヒステレシス
•電源電圧からの比率電量出力
適用するACS733KLATR-40AB-T
ACS732 と ACS733 は,AllegroTMから新しい世代の高帯域幅の電流センサーICです.これらのデバイスは,コンパクトで,高速で,DC/DCコンバーターおよび他のスイッチング電源アプリケーションにおける高周波電流の測定のための正確なソリューションACS732とACS733は,高隔離性,高帯域幅のホール効果ベースの電流検出と,ユーザー設定可能な過電源故障検出を提供しています.
これらの特性により,高電圧で動作するアプリケーションで高周波トランスフォーマーと電流トランスフォーマー交換に最適です.
環境と輸出分類ACS733KLATR-40AB-T
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
