集積回路の破片

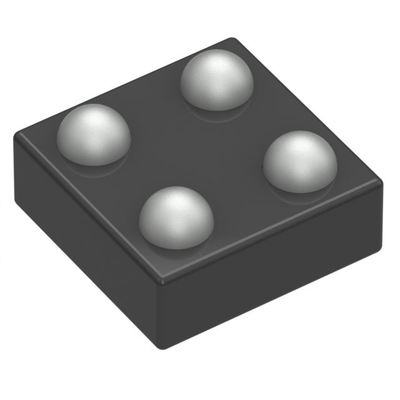

Created with Pixso. ADP191ACBZ-R7 パワースイッチ/ドライバ 1:1 Pチャンネル 500mA 4-WLCSP (0.76x0.76)

ADP191ACBZ-R7 パワースイッチ/ドライバ 1:1 Pチャンネル 500mA 4-WLCSP (0.76x0.76)

ブランド名: Original
モデル番号: ADP191ACBZ-R7
Moq: 1
価格: negotiable
配達時間: 3-4日
支払条件: TT
詳細情報
起源の場所:
原作
証明:
Original
出力数:
1
スイッチタイプ:
一般的な目的
インプット:アウトプット:
1:01
出力構成:
高い側面
インターフェース:
オン/オフ
電圧 - 負荷:
1.1V | 3.6V
現在-出力(最高):
500mA
Rdsの(タイプ):
80ミリオーム
パッケージの詳細:
カートンボックス
供給の能力:
100
ハイライト:

ADP191ACBZ-R7

,

ADP191ACBZ-R7 電源スイッチ

,

4-WLCSP電源スイッチ/ドライバ

製品説明

ADP191ACBZ-R7 パワースイッチ/ドライバ 1:1 Pチャンネル 500mA 4-WLCSP (0.76x0.76)


工場からのチップです. すべては新しくオリジナルです. 部品番号とQTYを教えてください.

仕様 ADP191ACBZ-R7

タイプ 記述
カテゴリー 集積回路 (IC)
  電力管理 (PMIC)
  電源配送スイッチ,負荷ドライバー
Mfr アナログ・デバイスズ
シリーズ -
パッケージ テープ&ロール (TR)
  切断テープ (CT)
スイッチタイプ 一般的な目的
出力数 1
インプット:アウトプット 1:01
出力構成 ハイサイド
出力型 Pチャンネル
インターフェース オン/オフ
電圧 - 負荷 1.1V~3.6V
電圧 - 供給 (Vcc/Vdd) 必須ではない
電流 - 出力 (最大) 500mA
Rdsオン (タイプ) 80mOhm
入力タイプ 逆転しない
特徴 負荷放出,スローレート制御
欠陥対策 -
動作温度 -40°C ~ 125°C (TJ)
マウントタイプ 表面マウント
供給者のデバイスパッケージ 4-WLCSP (0.76x0.76)
パッケージ/ケース 4-WFBGA,WLCSP
基本製品番号 ADP191


ADP191ACBZ-R7の特徴

低RDSON 105 mΩ 1.8 V で
内部出力放電抵抗器 (ADP191)
ターン・オン・スロー・レートの制限 (ADP191)
低入力電圧範囲:1.1Vから3.6V
500 mA連続稼働電流
操作可能な制御論理のための内蔵レベルシフト
1.2Vの論理で
低2μA (最大) 地面電流
超低停止電流: <1 μA
ウルトラスマイム 0.8 mm × 0.8 mm, 4 ボール, 0.4 mm ピッチ WLCSP





適用するADP191ACBZ-R7


マイクロプロセッサシステム 管理者:
携帯電話
デジタルカメラとオーディオ機器
携帯機器と電池駆動装置




環境と輸出分類ADP191ACBZ-R7


ATRIBUTE について 記述
RoHS 状態 ROHS3 に準拠
湿度感度レベル (MSL) 1 (無制限)
REACH ステータス REACH 影響を受けない
ECCN EAR99
HTSUS 8542.39.0001
