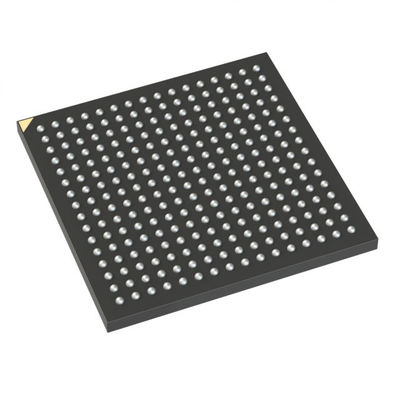

LCMXO2-4000HE-4BG256C フィールドプログラム可能なゲート配列 IC 206 94208 4320 256-LFBGA
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| FPGA (フィールドプログラム可能なゲートアレイ) | |
| Mfr | ラティス・セミコンダクター・コーポレーション |
| シリーズ | マクXO2 |
| パッケージ | トレー |
| LAB/CLBの数 | 540 |
| 論理要素/セルの数 | 4320 |
| RAM ビットの総数 | 94208 |
| I/O の数 | 206 |
| 電圧 - 供給 | 1.14V ~ 1.26V |
| マウントタイプ | 表面マウント |
| 動作温度 | 0°C ~ 85°C (TJ) |
| パッケージ/ケース | 256-LFBGA |
| 供給者のデバイスパッケージ | 256-CABGA (14x14) |
| 基本製品番号 | LCMXO2-4000 |
特徴LCMXO2-4000HE-4BG256C
• 揮発性 が ない,無限 に 再構成 できる
• 瞬時に 発電する
• 単一チップ で 安全 な ソリューション
• JTAG,SPI,I2C を使ってプログラム可能
• 非揮発性メモリのバックグラウンドプログラミングをサポート
• 外部 SPI メモリを備えたオプションのダブルブート
• トランスFRTM 再構成
• システムが動作している間,フィールド内の論理更新
• システムレベルでのサポート強化
• チップ内硬化機能:SPI,I2C,タイマー/カウンター
• 5.5% の 精度 を 持つ オン チップ オシレーター
• システム追跡のためのユニークなTraceID
• 一回プログラム可能 (OTP) モード
• 拡張範囲の単一電源
• IEEE 標準 1149.1 の境界スキャン
• IEEE 1532 に準拠するシステム内プログラミング
• I/O は,ホットソケットをサポートする
• チップ上の差点終了
• プログラム可能な引き上げまたは引き下げモード
• 柔軟 な チップ 上 の 時計
• 基本 の 時計 の 8 つ
• 高速I/Oインターフェース (上側と下側のみ) の最大2つの端時計
• 1 台あたり最大 2 つのアナログ PLL が N 周波数合成
広範囲の入力周波数 (7MHz~400MHz)
詳細についてLCMXO2-4000HE-4BG256C
マッチXO2PLDは,宇宙から,宇宙まで,
密度移行をサポートするMachXO2デバイス
テーブル 1-1 は,他の鍵と一緒のLUT密度,パッケージ,I/Oオプションを示しています.
パラメーター
環境と輸出分類LCMXO2-4000HE-4BG256C
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
