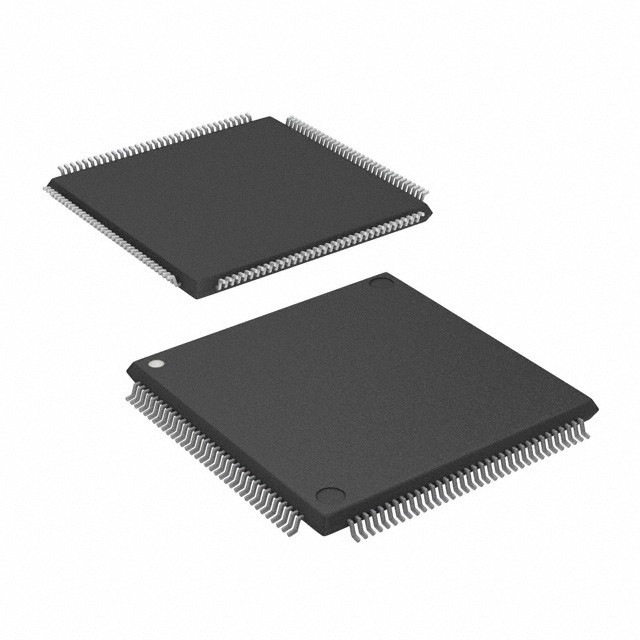

LCMXO2-2000HC-4TG144C 統合回路チップ FPGA 111 I/O 144TQFP

LCMXO2-2000HC-4TG144C 統合回路チップ FPGA 111 I/O 144TQFP

特徴LCMXO2-2000HC-4TG144C

• オン チップ の ユーザー フラッシュ メモリ
• 256kbits の ユーザー フラッシュ メモリ まで
• 書き込み サイクル 100,000 回
• WISHBONE,SPI,I2CおよびJTAGインターフェイスでアクセス可能
• ソフトプロセッサのPROMまたはフラッシュメモリとして使用できます
• 前もって設計された源同期I/O
• I/O セルに DDR レジスタ
• 専用ギアリング論理
• 7:1 ディスプレイ I/O への調整
• 一般的なDRD,DRX2,DRX4
• DQS サポート付き専用 DDR/DDR2/LPDDR メモリ
• 高性能で柔軟な I/O バッファー
• プログラム可能なsysIOTMバッファは,幅広いインターフェースをサポートします.
LVCMOS 3.3/2.5/1.8/1.5/1.2
¥ LVTTL
│ │ │
LVDS,バスLVDS,MLVDS,RSDS,LVPECL
SSTL 25/18
HSTL 18
シュミットトリガー入力,最大0.5Vヒステレス
• I/O は,ホットソケットをサポートする
• チップ上の差点終了
• プログラム可能な引き上げまたは引き下げモード
• 柔軟 な チップ 上 の 時計
• 基本 の 時計 の 8 つ
• 高速I/Oインターフェース (上側と下側のみ) の最大2つの端時計
• 1 台あたり最大 2 つのアナログ PLL が N 周波数合成
広範囲の入力周波数 (7MHz~400MHz)
• 揮発性 が ない,無限 に 再構成 できる
• 瞬時に 発電する
• 単一チップ で 安全 な ソリューション
• JTAG,SPI,I2C を使ってプログラム可能
• 非揮発性メモリのバックグラウンドプログラミングをサポート
• 外部 SPI メモリを備えたオプションのダブルブート
• トランスFRTM 再構成
• システムが動作している間,フィールド内の論理更新
• システムレベルでのサポート強化
• チップ内硬化機能:SPI,I2C,タイマー/カウンター
• 5.5% の 精度 を 持つ オン チップ オシレーター
• システム追跡のためのユニークなTraceID
• 一回プログラム可能 (OTP) モード
• 拡張範囲の単一電源
• IEEE 標準 1149.1 の境界スキャン
• IEEE 1532 に準拠するシステム内プログラミング

詳細についてLCMXO2-2000HC-4TG144C

JTAG ポートを搭載し,デバイスのプログラミングと設定をサポートします
マッチXO2装置は,3.3V,2.5Vおよび1.2V電源から動作し,全体システムへの統合を容易にする.

環境と輸出分類LCMXO2-2000HC-4TG144C
