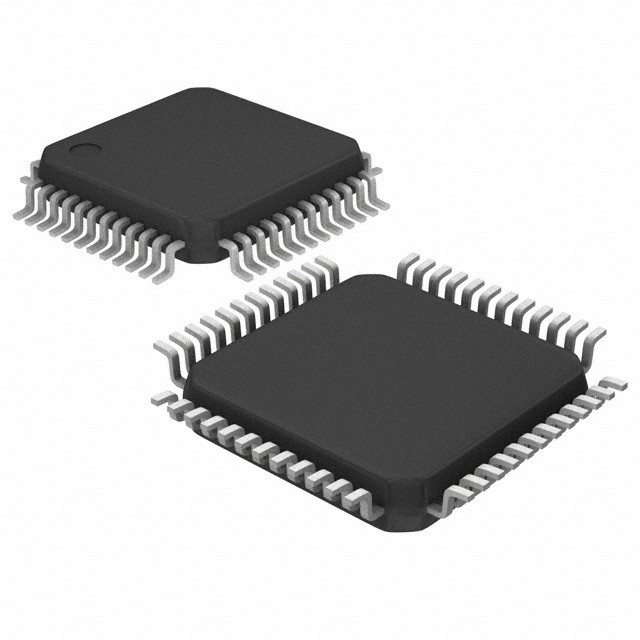

R5F10PGHCKFB#55 マイクロコントローラIC 16-ビット 24MHz 192KB (192K x 8) FLASH 48-LFQFP
R5F10PGHCKFB#55は工場の在庫,あなたの要求を確認し,目標価格で私たちと連絡してください.
仕様 R5F10PGHCKFB#55
タイプ | 記述 |
カテゴリー | 集積回路 (IC) |
埋め込み | |
マイクロコントローラー | |
Mfr | レネサス・エレクトロニクス・コーポレーション |
シリーズ | RL78/F14 |
パッケージ | テープ&ロール (TR) |
コアプロセッサ | RL78 |
コアサイズ | 16ビット |
スピード | 24MHz |
接続性 | CANbus,CSI,I2C,LINbus,SPI,UART/USART について |
周辺機器 | LVD,POR,PWM,WDT |
I/O の数 | 38 |
プログラムメモリサイズ | 192KB (192K x 8) |
プログラムメモリタイプ | フラッシュ |
EEPROM サイズ | 8K × 8 |
RAM サイズ | 16K × 8 |
電圧 - 供給 (Vcc/Vdd) | 2.7V~5.5V |
データ変換機 | A/D 17x10b SAR; D/A 1x8b |
オスイレーター型 | 内部 |
動作温度 | -40°C ~ 125°C (TA) |
マウントタイプ | 表面マウント |
供給者のデバイスパッケージ | 48-LFQFP (7x7) |
パッケージ/ケース | 48-LQFP |
基本製品番号 | R5F10 |
特徴R5F10PGHCKFB#55
* 命令実行時間の最小値は高速から変更できます (0.03125μs: @ 32 MHz 動作で高周波スピードオンチップオシレーター時計PLL 時計) から超低-スピード (66.6μs: 低周波で動作する @ 15 kHz- 速度についてチップオシレーター時計)
*一般的な目的レジスタ: 8ビット×32のレジスタ (8ビット)×8 レジスタ×4つの銀行)
*ロム: 16 から 256KB
*RAM: 1 から 20KB
*データフラッシュメモリ:4KB/8 KB
*高い- スピードを...チップオシレーター時計• 医療機関選択可能: 32 MHz (タイプ), 24 MHz (タイプ)), 16 MHz (タイプ), 12 MHz (タイプ), 8 MHz (タイプ), 4 MHz (タイプ),および 1メガHz (型)) (64から選択可能)タイマーRDを使用する場合,MHz (典型) と48MHz (典型)
*低い速さオンチップオシレータークロック: 15kHz×2つのチャネル (WWDT 1つ,CPU 1つ,周辺機器 1つ)WWDTより)
*について- チップPLL(×3,×4,×6,×8)
*について- シングルチップ- パワー- フラッシュメモリ (ブロック消去/書き込み機能禁止)
*自己- プログラミング(ブート交換機能/フラッシュシールドウィンドウ機能)
*について- チップデバッグ機能
*について- チップパワー-オンリセット (POR) 回路と電圧検出器 (LVD)
*について- チップウォッチドッグmer (専用低気圧電源で操作可能)- 速度 チップオシレーター時計)
*掛け算/割算/掛け算& 蓄積命令がサポートされています
• 医療機関16ビットs×16ビット = 32ビット (署名なしまたは署名)
• 医療機関32ビット÷32ビット = 32 ビット (署名なし)
• 医療機関16ビット×16ビット + 32ビット = 32ビット (署名なしまたは署名)
* について- チップキー中断機能
* について- チップクロック出力/ブザー出力コントローラ
* について-チップ BCD調整
* I/O ポート: 16 から 92 (入力 1 つを含む)- ピンだけ)
* タイマー
• 医療機関16 ビット配列ユニット: 8〜16チャンネル
• 医療機関16ビットタイマー RD: 2チャンネル(六角形)- 波出力; ソーツーツ波/三角波調節)
• 医療機関16ビットタイマー RJ: 1チャンネル
• 医療機関ウォッチドッグタイマー: 1チャンネル
• 医療機関リアル- 時計: 1 チャンネル
*シリアルインターフェース
• 医療機関CSI
• 医療機関UART/UART (LIN)- バス支援)
• 医療機関リンモジュール(マスター/スレーブ支援)
• 医療機関私は2C/簡略化 I2C について
• 医療機関できないインターフェース (RS)-CANライト)
*8/10ビット解像度のA/D変換器(VDD=2.75.5Vまで): 4 チャンネルから 31 チャンネル
*DTC(マックス44 ソース)
*ELC(イベントリンクソースの最大26チャンネル,最大9チャイベントリンクの目的地)注記
*安全機能s (CRCの計算)時計モニター(ADテスト,SFRガードなど)
*8ビットD/A変換器注記
*について- チップ比較機: 1チャンネル (入力ピン: 4チャンネル)注記
*電源電圧:VDD=2.7から55V
適用するR5F10PGHCKFB#55
一般的な自動車用電気用途(モーター制御,ドア制御,彼はライト制御など.), バイクエンジンコントロール
環境と輸出分類R5F10PGHCKFB#55
属性 | 記述 |
RoHS 状態 | ROHS3 に準拠 |
湿度感度レベル (MSL) | 3 (168 時間) |
REACH ステータス | REACH 影響を受けない |
ECCN | 3A991A2 |
HTSUS | 8542.31.0001 |
