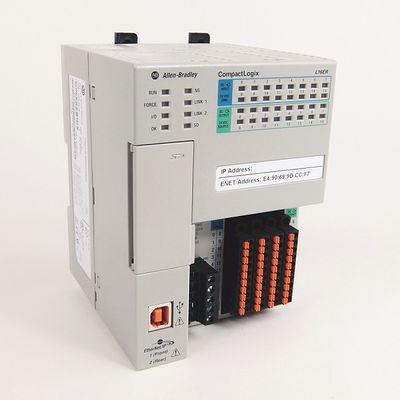

CompactLogix 384KB DI/Oのコントローラーを持つ24V DC 1769-L16ER-BB1Bアレン ブラッドリー
CompactLogix 384KB DI/Oのコントローラー
1769-L16ER-BB1Bの製品の説明
ロックウェルControlLogixはロックウェル オートメーション システムおよび大規模な適用のために設計されている拡張可能な制御システムである。それはそれにいろいろ産業適用のための理想的な選択をする入力/出力の強力なプロセッサそして範囲を特色にする。
アレン ブラッドリー1769-L16ER-BB1B CompactLogix 5370のL1イーサネット プロセッサ・モジュール、ドルの機能、384KB記憶の二重イーサネットは、ダウンロードする港、2つのx EtherNet/IPの港を、（16） 24V DCデジタル入力、1基のx USBのプログラミング/（16） 24V DCデジタル出力、1734ポイント入力/出力の4つのイーサネットIPノード、24V DC電源、使用による6入力/出力の拡張入力/出力の（1734の）バックプレーンを指し、1GB SDカードと来、そして2GB SDカードまで支えることができる。
1769-L16ER-BB1Bの技術的な変数
| 属性 | 1769-L16ER-BB1B |
| 出力 | 16 |
| 電圧部門 | 24V DCの源 |
| 作動の電圧範囲 |
10… 28.8V DC 24V DCのnom |
| への出力遅れ、 | 0.1人の氏 |
| への出力遅れ、 | 0.1人の氏 |
| 現在のオフ状態の漏出最高 | 0.5 mA @ 24V DC |
| 現在のオン州分 | channeごとの1 mA |
| 最高オン州の電圧低下 | 0.6V DC |
| 最高ポイントごとに現在 | 0.5A |
| 最高モジュールごとの流れ | 3 A |
| 最高ポイントごとのサージ電流 | ポイントごとの100氏のための1 A、反復可能あらゆる2 s |
| 分離の電圧 | 50V DC （連続的な）、60 sの個々のチャネル間のfieldNoの分離へのシステムのための500V ACの基本絶縁材TypeTested |
| 隔離されたグループ | どれも |
| 試験義務の評価 | 0.5 A |
1769-L16ER-BB1Bの適用
ロックウェルControllogixは型式番号1769-L16ER-BB1Bを用いるアレン ブラッドリーからの高度制御システム、である。
CompactLogix 5370およびコンパクトGuardLogix 5370のコントローラーのカタログ番号
1769-L16ER-BB1B、1769-L18ER-BB1B、1769-L18ERM-BB1B、1769-L18ERM-BB1BK、1769-L19ER-BB1B 1769-L19ER-BB1BK、1769-L24ER-QB1B、1769-L24ER-QBFC1B、1769-L24ER-QBFC1BK、1769-L27ERM-QBFC1B、1769-L30ER、1769-L30ER-NSE、1769-L30ERK、1769-L30ERM、1769-L30ERMK、1769-L30ERMS、1769-L33ER、1769-L33ERK、1769-L33ERM、1769-L33ERMK、1769-L33ERMS、1769-L33ERMSK、1769-L36ERM、1769-L36ERMS、1769-L37ERM、1769-L37ERMK、1769-L37ERMS、1769-L37ERMSK、1769-L38ERM、1769-L38ERMK、1769-L38ERMS、1769-L38ERMSK
1769-L16ER-BB1Bの埋め込まれた電源
| 属性 | 1769-L16ER-BB1B、 |
| 入れられた電圧範囲 | 10… 28.8V DC |
| 入れられた電圧、nom | 24V DC |
| ライン条件（VDC）、分 | 30VA |
| 利用できる5V DC POINTBusのバックプレーンの流れ | 1 A @ 5V DC |
| 現在の引くこと@ 24V DC、最高分野力 | 3 A （1） |
| 最高侵入 | 10 A |
| 線路損失乗車による | 10氏… 10 s |
| 最高出力バス現在の容量 | 0.1… 3 A @ 5V DC |
| 現在の負荷分 | 300 mA |
| 最高電力損失 | 12 W |
| 短絡の保護 |
内部ヒューズ 取り替え可能 |
| 過電圧の保護 | はい |
CompactLogix 1769-L16ER-BB1Bの5370のL1コントローラーの最低の空き容量
