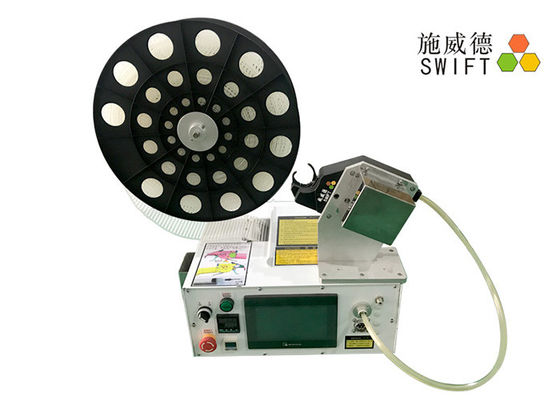

1.3S SWT36200FC ポリエステル モノフィラメントのコイル用自動バンドル ツール
自動結束ツール SWT36200FC には、固定ケーブル タイ ガンとナイロン ケーブル タイのロールが付属しています。バンドルの直径は 15mm から 42mm です。バンドルの最大直径は 42mm です。束ねる物が42mmを超えると束ねられないか、不良になります。
テクニックデータ
| モデル | SWT36200FC |
| ケーブルタイのサイズ | W3.6 * L200mm (リール ナイロン ケーブル タイ) |
| 最小束径 | 15mm |
| チューブの最大バンドル径 | 40mm |
| ワイヤーの最大束径 | 42mm |
| 動作速度 | 設定あたり 1.3 秒 |
| バンドル力 | 2kg～8kg |
| ケーブルタイガンの固定重量 | 4.2kg |
| 宿主の体重 | 30kg |
| 力 | 1,000W |
| 固定ガン電圧 | DC48V |
| 電圧 | AC220V、単相、50/60Hz |
| 空気圧 | 5kg/cm² |
利点
1.バンドル時間：設定ごとに1.3S
2. バンドル直径: 15mm – 42mm
3.固定ケーブルタイガンの重量：4.2kg。ガンは、生産ラインの近くのベンチやその他の位置に固定できます。
4. リール ナイロン ケーブル タイ、C36200、1 ロールあたり 4,000 個を使用。振動ボウルなし。
5. 結束、糸通し、締付け、切断がワンタッチで行えます。
6. バンドルの力は、ノブを回すことで調整できます。
7. バンドルの直径: 15mm – 42mm.異径のワイヤーハーネス・樹脂チューブに対応。
8. 電圧: AC220、50/60Hz;空気圧: 5kg/cm²
アプリケーション
大量生産に使用。自動結束機SWT36200FCは、直径42mmまで結束可能。ワイヤーハーネス業界、医療業界、エレクトロニクス業界などで使用できます。結束プロセスを高速化し、生産をより効率的にすることができます。
オペレータがペダルを踏むと、ケーブルタイが束ねられ、引っ張られて締められ、切断されます。また、バンドル力は調整可能です。
1 ロールあたり 4,000 個のケーブル タイがあります。オペレーターがロールを機械に取り付けることはあまりありません。
パッケージ一覧
| アイテム | 数量 |
| ホスト マシン | ※1 |
| ケーブルタイガンを修正 | ※1 |
| 栄養チューブ | ※1 |
| プラスチック製の箱 | ※1 |
| エアチューブ | ※1 |
| 英語マニュアル | ※1 |
| 小型ツールケース | ※1 |
| フットペダル | ※1 |
梱包情報
| アイテム | サイズ | GW/kg | NW/kg |
| SWT36200FC/木製ケース | 70×60×70cm | 48 | 38キロ |
製品のインストール
1. トレイのフレーム: ホスト マシンの背面に取り付けます。
2. 圧力調整値: エアチューブをこの値に接続します。
3. 固定ケーブル タイ ガン: 栄養チューブとホスト マシンの間にデータ ケーブルを取り付けます。
4. フット ペダル: ホスト マシンに取り付けます。
ビデオ
このマシンはイスラエルのクライアントのものです。
